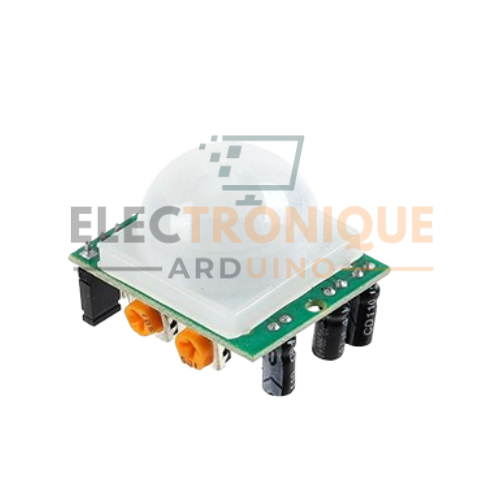

Le capteur PIR HC-SR501 (Passive Infrared Sensor) est un capteur de détection de mouvement largement utilisé dans les projets électroniques et domotiques. Il détecte la présence humaine ou animale en captant les variations de rayonnement infrarouge (chaleur) émises naturellement par le corps.

🔧 Caractéristiques techniques :
Type de capteur: PIR (Infrarouge passif)
Tension d’alimentation: 5V à 20V DC
Courant de fonctionnement: Environ 65 µA
Portée de détection: 3 à 7 mètres (réglable)
Angle de détection: Environ 120°
Temps de déclenchement: Réglable (0,3 à 300 secondes)
Temps d’inhibition (retard): Réglable via potentiomètre
Sortie Numérique: (HIGH/LOW, 3.3V niveau haut)
Dimensions: Environ 32 mm x 24 mm
⚙️ Fonctionnement :
Le capteur HC-SR501 détecte le changement de niveau infrarouge dans son champ de vision. Lorsqu’une source de chaleur (comme un être humain) entre dans la zone de détection, le capteur change l’état de sa sortie (de LOW à HIGH pendant un certain temps).
Il comprend deux éléments :
– Un détecteur infrarouge (au centre, sous la lentille blanche).
– Une lentille Fresnel qui concentre la lumière infrarouge sur le détecteur.
🔄 Réglages disponibles :
Sensibilité (distance de détection) : Réglée via un des deux potentiomètres.
Temps de maintien de l’état actif (durée pendant laquelle la sortie reste HIGH après une détection) : Réglable entre 0,3 et 300 secondes.
Mode de déclenchement :
H (répétitif) : le signal HIGH est maintenu tant qu’un mouvement est détecté.
L (non répétitif) : le capteur attend la fin du signal précédent avant d’en envoyer un nouveau.
🛠️ Brochage :
VCC : Alimentation (5V à 20V)
OUT : Sortie numérique (vers microcontrôleur comme Arduino/ESP32)
GND : Masse
💡 Applications courantes :
– Éclairage automatique
– Alarmes de sécurité
– Détection de présence
– Compteurs de passage
– Robots autonomes
